Varianten im Überblick
Variante A | mit extra Hahn
Trennung von Nutz- und Trinkwasser über separaten Auslauf. Erfordert ein zusätzliches Loch am Spültisch.
Variante B | mit 3-Wegehahn
Gefiltertes und ungefiltertes Wasser aus einer Armatur. Kein zusätzliches Loch nötig. Für Niederdrucksysteme sind spezielle 3-Wege-Hähne erhältlich.
Variante C | vorhandener Hahn
Das komplette Kaltwasser wird gefiltert. Einfachste Variante – jedoch ohne Trennung von Trink- und Nutzwasser. Empfehlenswert mit Filterkartuschen mit hohem Durchfluss.
Die Wahl der passenden Einbauform sollte zum gewünschten Komfort und den individuellen Möglichkeiten Vorort passen.
Sie können immer direkt mit Variante C und ihrer bestehenden Küchenarmatur starten.
Die Varianten A und B sind zwar aus hygienischen Gründen grundsätzlich empfohlen, aber es ist kein Problem auch zu einem späteren Zeitpunkt umzurüsten.
Für alle Einbausysteme sind immer alle notwendigen Anschlusskomponenten beiliegend.

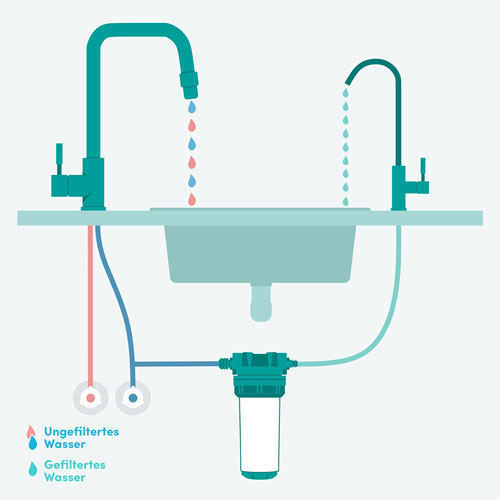

A
Untertisch Filter
mit zusätzlichem 1-Weghahn
In Variante A wird das Nutzwasser und Trinkwasser eindeutig über einen separaten Wasserhahn getrennt.
A

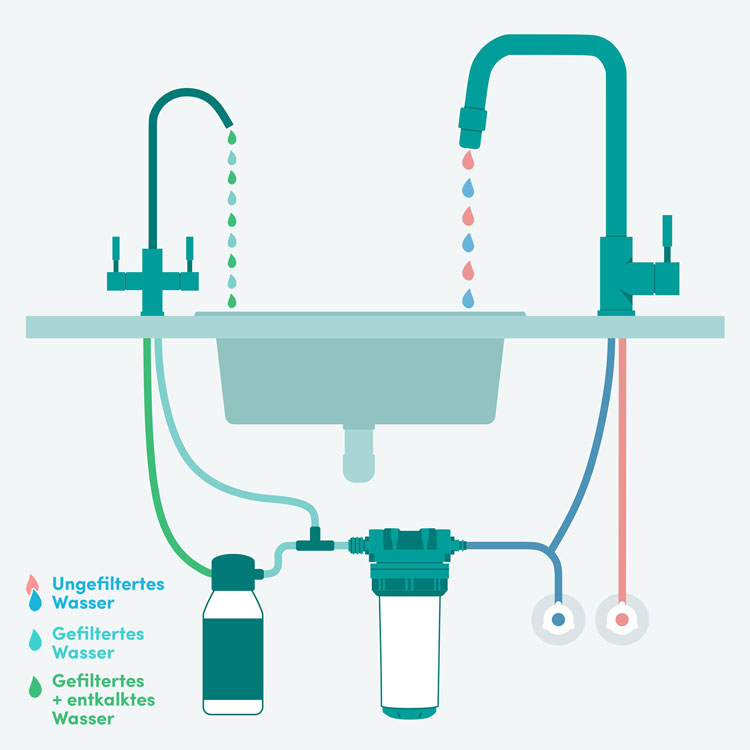

Mit Kalk-Filter und 2-Wegehahn
In dieser Ausführung stehen Ihnen drei unterschiedliche Wasserqualitäten zur Verfügung:
- ungefiltert
- gefiltert
- gefiltert + entkalkt
- Der benötigte zweite Wasserhahn macht ein zusätzliches Bohrloch in Arbeitsplatte oder Spüle notwendig. Notwendiger Durchmesser ist modellabhängig.
Passende Wasserhähne für Variante A

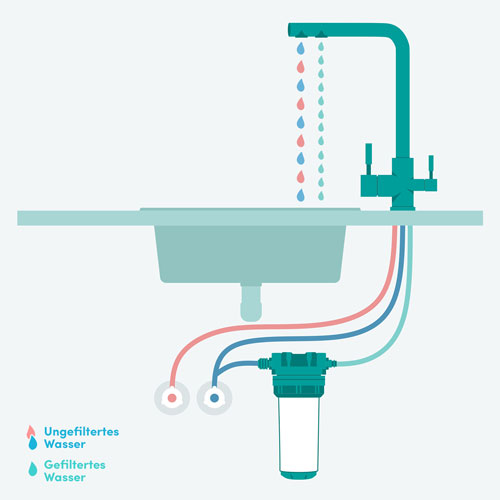

B
Variante mit einem
3-Wege-Hahn
In Variante B kann das gefilterte Wasser über eine zweite Öffnung in einer speziellen 3-Wege-Armatur geführt werden. Somit ist alles in einer Armatur vereint.
B

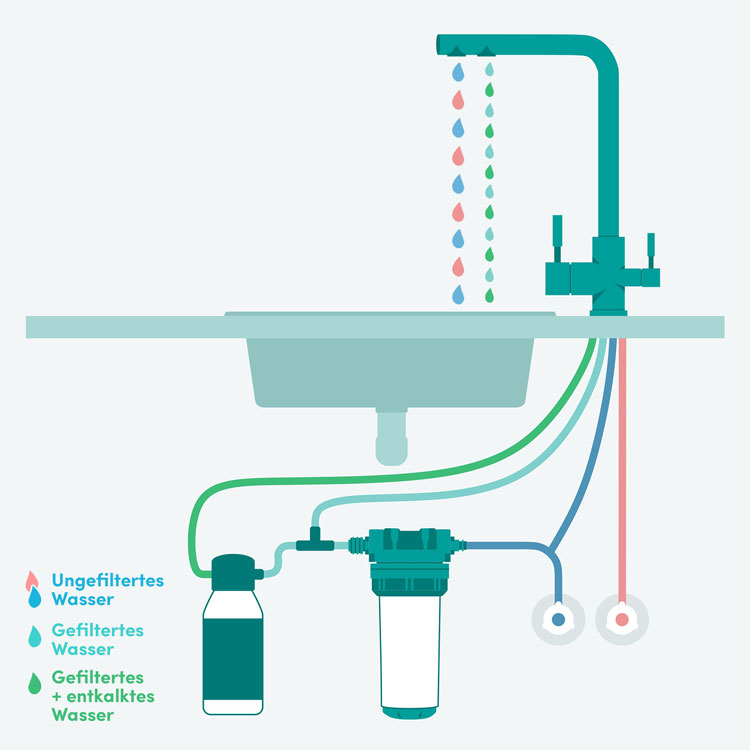

Mit Kalk-Filter und
4-Wege-Hahn
In dieser Ausführung stehen Ihnen drei unterschiedliche Wasserqualitäten in einem Hahn zur Verfügung, z.B.:
- ungefiltert
- gefiltert
- gefiltert + entkalkt

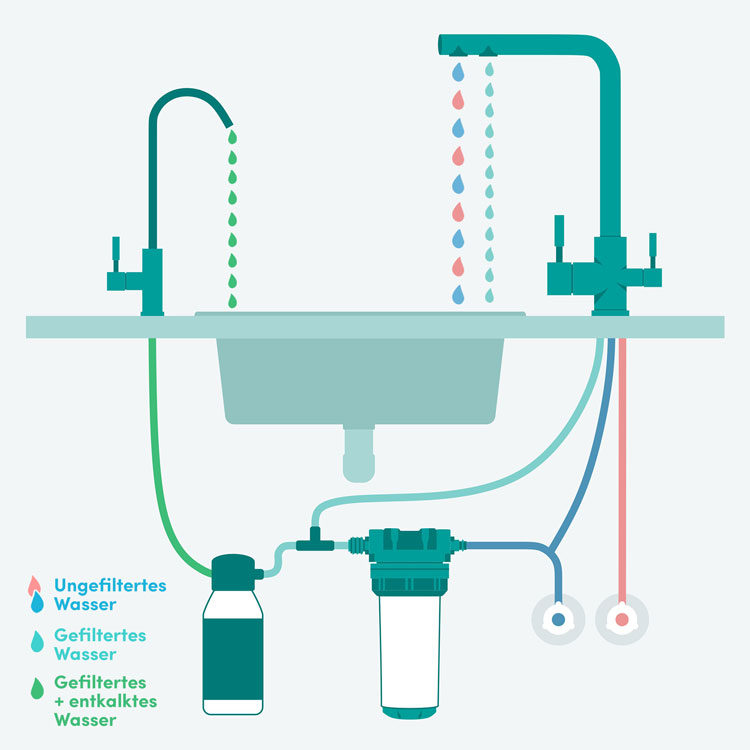

A+B
Bei Nachrüstung: 3-Wegehahn und 1-Weghahn
In dieser Ausführung stehen Ihnen auch drei unterschiedliche Wasserqualitäten zur Verfügung, z.B.:
- ungefiltert
- gefiltert
- gefiltert + entkalkt
- Bei dieser Variante für Untertisch-Wasserfilter fällt ein zusätzliches Loch in der Spüle weg.

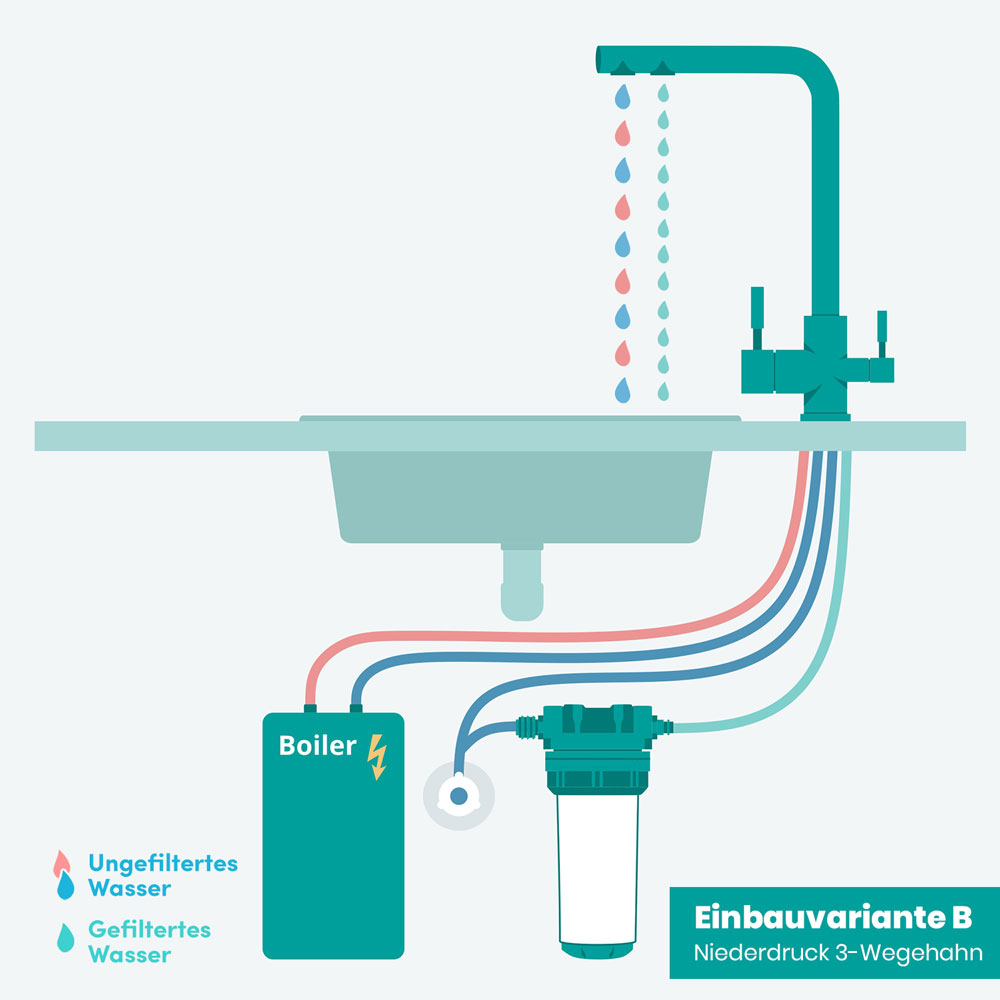

B*
mit Niederdruck 3-Wegehahn
Bei Niederdrucksystemen (wie Durchlauferhitzer oder Boiler) kann nicht jede 3-Wege-Armatur verwendet werden, daher führen wir spezielle Niederdruck-Armaturen wie die Paola Neo ND oder Furore Neo ND!
- Variante A kann auch problemlos bei drucklosen Kreisläufen verwendet werden.
- und selbst Variante C ist auch machbar, sofern Sie den benötigten Wasserdurchsatz für ihr Heizgerät kennen. Filterkartuschen mit höherem Durchfluss von 6 bis 8 Litern pro Minute wie den ABF Duplex SD oder IFP Puro sind definitiv empfohlen.
- Bei allen Varianten muss der Filter zwingend vor dem Boiler installiert werden.
Passende Wasserhähne für Variante B

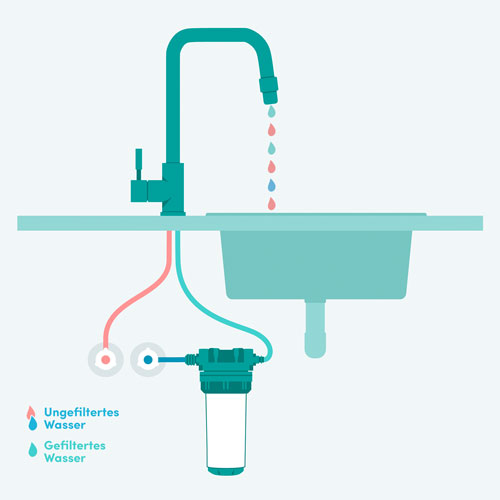

C
Verwendung der vorhandenen Armatur
In Variante C wird der Filter direkt mit der Kaltwasserleitung verbunden und somit wird das gesamte Kaltwasser gefiltert.
- In dieser Umsetzung kann die bestehende Armatur verwendet werden, da das gesamte Kaltwasser gefiltert und somit in seinem Durchfluss reduziert wird.
- Der große Nachteil dieser Variante im Vergleich zu A und B ist die fehlende hygienisch saubere Trennung der beiden Wasserkreisläufe (gefiltertes Wasser und normales Nutzwasser).
- Zusätzlich empfehlen wir aus Komfortgründen die Nutzung einer Filterkartusche mit höherer Durchflussgeschwindigkeit von 6 bis 8 Litern pro Minute wie den ABF Duplex SD oder IFP Puro. Ein normaler Wasserdurchfluss bei 3,5 Bar Wasserdruck entspricht 12 bis 15 Liter Wasserdurchlauf die Minute.
VIDEO - Beispielmontage Variante B
Im Video verwendete Produkte:
Häufige Fragen
Varianten A und B bieten hygienisch sauber getrennte Wasserwege sowie höheren Komfort in der täglichen Nutzung.
Bei B mit 3-Wegehahn ist zudem kein weiterer Platz am Spülbecken und kein Bohrloch notwendig.
Variante C eignet sich für den schnellen Einstieg – z. B. falls der bestehende Hahn nicht getauscht werden soll.
Allerdings ist zu beachten, dass durch denselben Ausfluss weiterhin auch ungefiltertes Wasser fließt und das gefilterte Kaltwasser einen niedrigeren Durchfluss von 4-7 Litern pro Minute hat - normal sind 12-14 Liter bei 3,5 bar Druck.
Für besseren Komfort empfehlen wir Filtereinsätze mit höherem Wasserdurchsatz (7l pro Minute) z.B. ABF Duplex SD oder IFP Puro.
Ein späterer Umbau auf A oder B sind immer problemlos möglich.
Alle Modelle werden im Komplett-Set installationsfertig geliefert. Hierzu gehören Filtergehäuse mit Wandhalterung, Anschlussset mit Spezial-T-Stück, Gehäuseschlüssel und Montageanleitung.
Die Filtersysteme passen erfahrungsgemäß in fast alle handelsüblichen Küchenschränke. Der benötigte Platzbedarf samt Anschlüssen liegt bei ungefähr 35 × 31 × 15 cm (B x H x T).
Selbst wenn Sie Schubfächer oder Abfalleimer unter der Spüle haben, so ist meistens noch ausreichend Platz dahinter, da diese in Spülschränken extra nur 45cm tief sind um Platz für Eckventile und Anschlussschläuche zu lassen.
Die 3-Wege-Armatur gilt als Komfortlösung: Kein zusätzliches Bohrloch erforderlich, hygienisch getrennte Wasserwege, moderne Optik und voller Wasserdruck. Kalt-, Warm- und Filterwasser fließen aus einem Auslauf, gesteuert über einen separaten Hebel. Diese Variante funktioniert auch mit Niederdruckboilern bei entsprechenden Spezial-Armaturen.
Der separate Trinkwasserhahn bietet ebenfalls optimale Hygiene, erfordert aber ein zusätzliches Loch in Spüle oder Arbeitsplatte.
Der Direktanschluss ist die einfachste Variante, bietet jedoch weniger Komfort und verbraucht gefiltertes Wasser auch für Nutzwasser.
Ja, bei Einbauvariante C wird das komplette Kaltwasser gefiltert und der bestehende Wasserhahn bleibt unverändert. Voraussetzung ist ein Filter mit hohem Durchfluss von mindestens sechs bis acht Litern pro Minute, damit die normale Wasserentnahme nicht zu stark eingeschränkt wird.
Der Nachteil dieser Variante liegt in der fehlenden Trennung von Trink- und Nutzwasser: Auch beim Händewaschen oder Abwaschen fließt gefiltertes Wasser. Hygienisch optimaler sind Varianten mit separatem Trinkwasserhahn oder 3-Wege-Armatur.
