Gewinde-Ratgeber Hilfe zu Gewindemaße und -größen

In dieser Anleitung möchten wir Ihnen verschiedene Methoden zur Bestimmung der Gewindegröße Ihrer Armatur vorstellen. Natürlich kann auch bei der besten Anleitung ein Fehler unterlaufen – Zögern Sie deshalb nicht, unseren Kundensupport zu kontaktieren!

Welche Methoden gibt es, um das Gewinde zu ermitteln?

  1. Sehr exakt: der elektronische Messschieber
  2. Teilweise exakt: Mit einem mechanischen Messschieber (Lineal)

Welche Gewindegrößen gibt es?

Die Bezeichnung Gewinde M20 steht für ein Metrisches Gewinde (M) in der Nenngröße 20 mm. Allerdings weichen die Durchmesser der eigentlichen Zahnung je nach Gewinde leicht davon ab:

M 20 AG

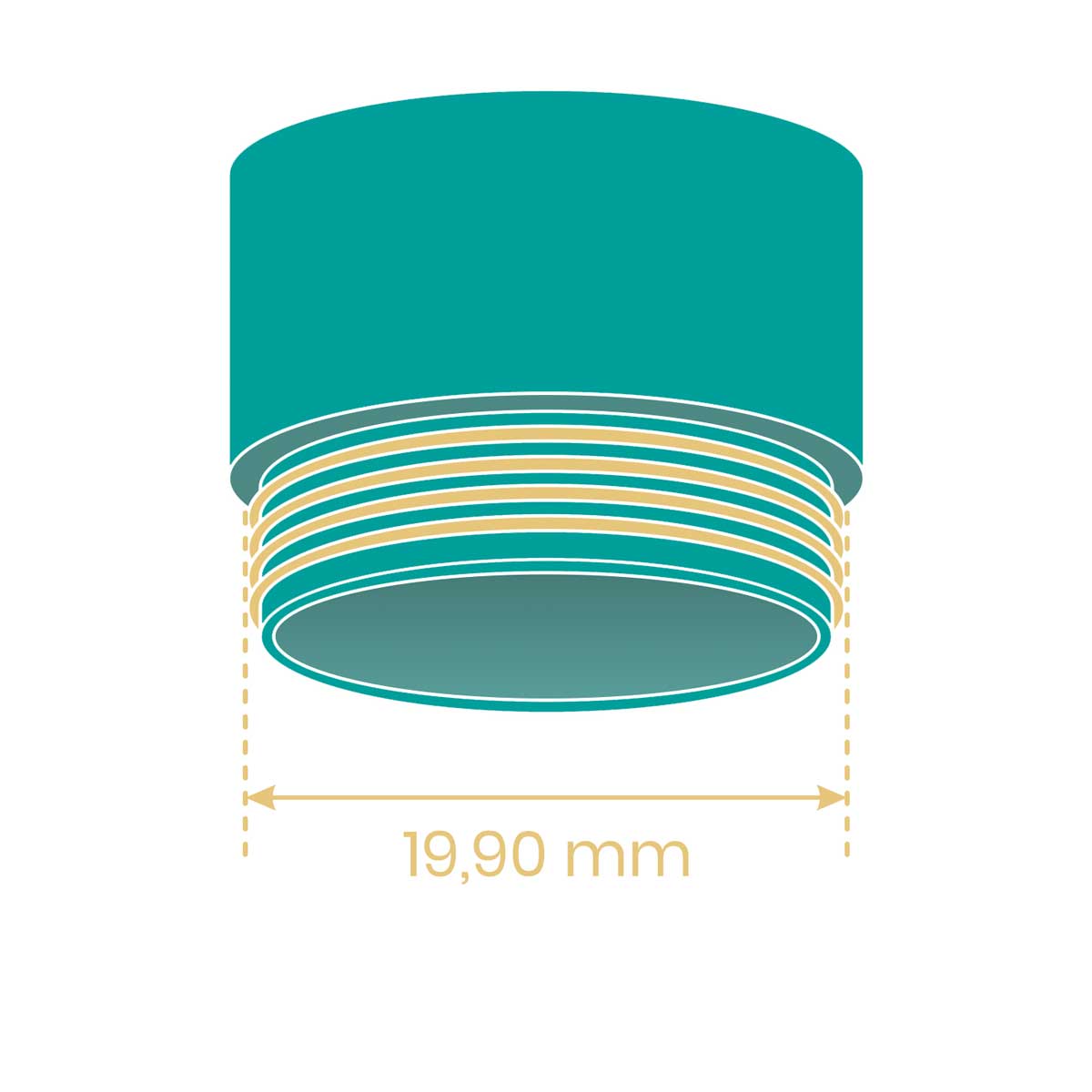

Beispiel-Gewinde-Aussenmaß
Ein metrisches Außengewinde M20 mit der Zahnung aussen.

M 20 IG

Beispiel-Gewinde-Innenmaß
Ein metrisches Innengewinde M20 mit der Zahnung innen.

Die nachfolgende Tabelle zeigt die gängigen metrischen Maße im Überblick :

AussengewindeInnengewinde
M 12 AG11,90 mmM 16 IG14,90 mm
M 16 AG15,90 mmM 16,5 IG15,30 mm
M 16,5 AG16,39 mmM 18 IG16,90 mm
M 18 AG17,90 mmM 18,5 IG17,30 mm
M 18,5 AG18,30 mmM 19 IG17,90 mm
M 19 AG18,90 mmM 20 IG18,90 mm
M 20 AG19,90 mmM 21,5 IG20,30 mm
M 21 AG20,90 mmM 22 IG20,90 mm
M 21,5 AG21,30 mmM 24 IG22,90 mm
M 22 AG21,90 mm
M 24 AG23,90 mm

Wie messe ich mein Gewinde?

In der folgenden Anleitung zeigen wir Ihnen, wie Sie den Durchmesser Ihres Gewindes messen können.

Schritt 1: Perlator (Strahlregler) abschrauben.

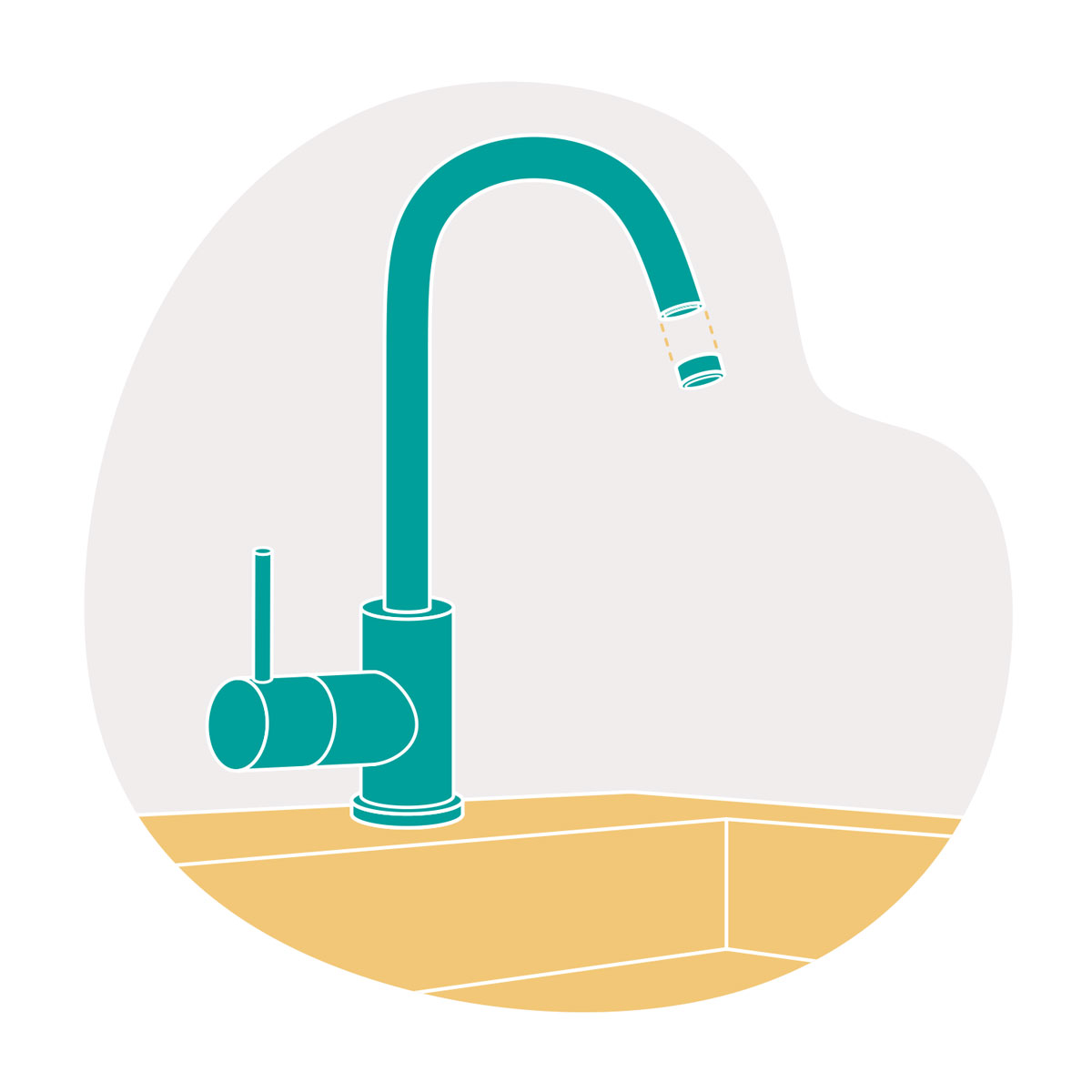

Strahlregler (Perlator) abschrauben
Um das Gewinde zu ermitteln, müssen wir zunächst den Strahlregler ausbauen. Dieser kann einfach abgeschraubt werden.

Schritt 2: Gewindetyp ermitteln

Aussengewinde

Strahlregler mit Aussengewinde

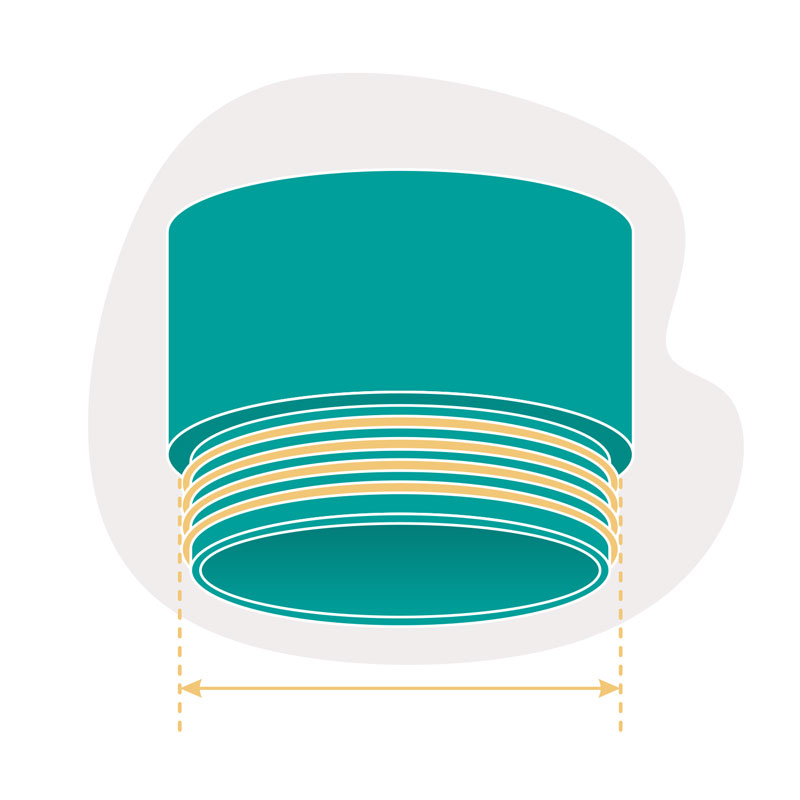

Die Zahnung des Perlatorgewindes ist außen und deutlich sichtbar.

Innengewinde

Strahlregler mit Innengewinde.jpg

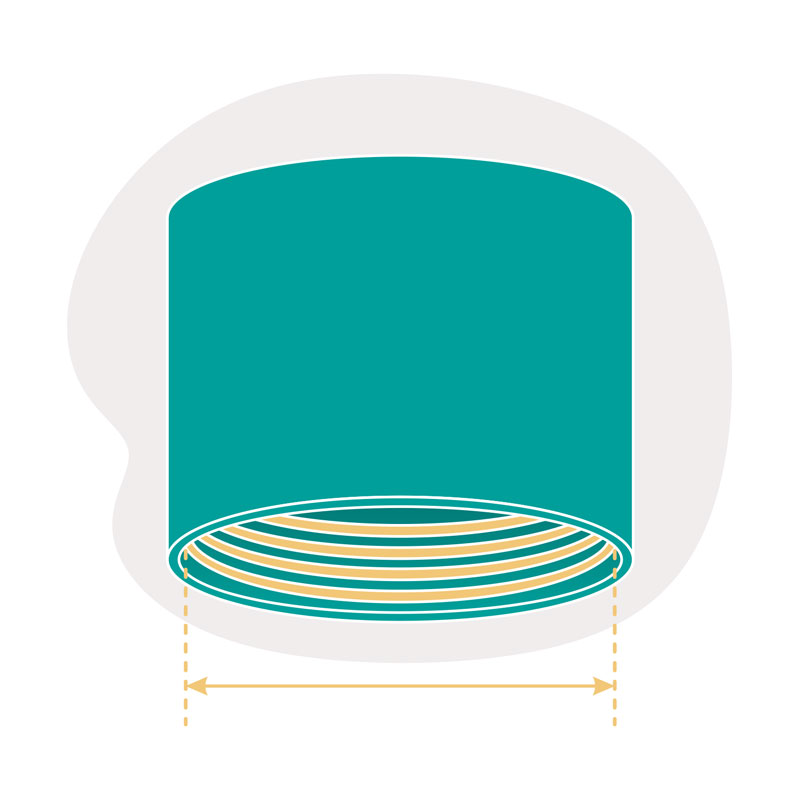

Bei einem Perlator mit Innengewinde zeigt die Zahnung nach innen.

Schritt 3: Gewinde messen mit Messschieber (analog oder digital)

Aussengewinde

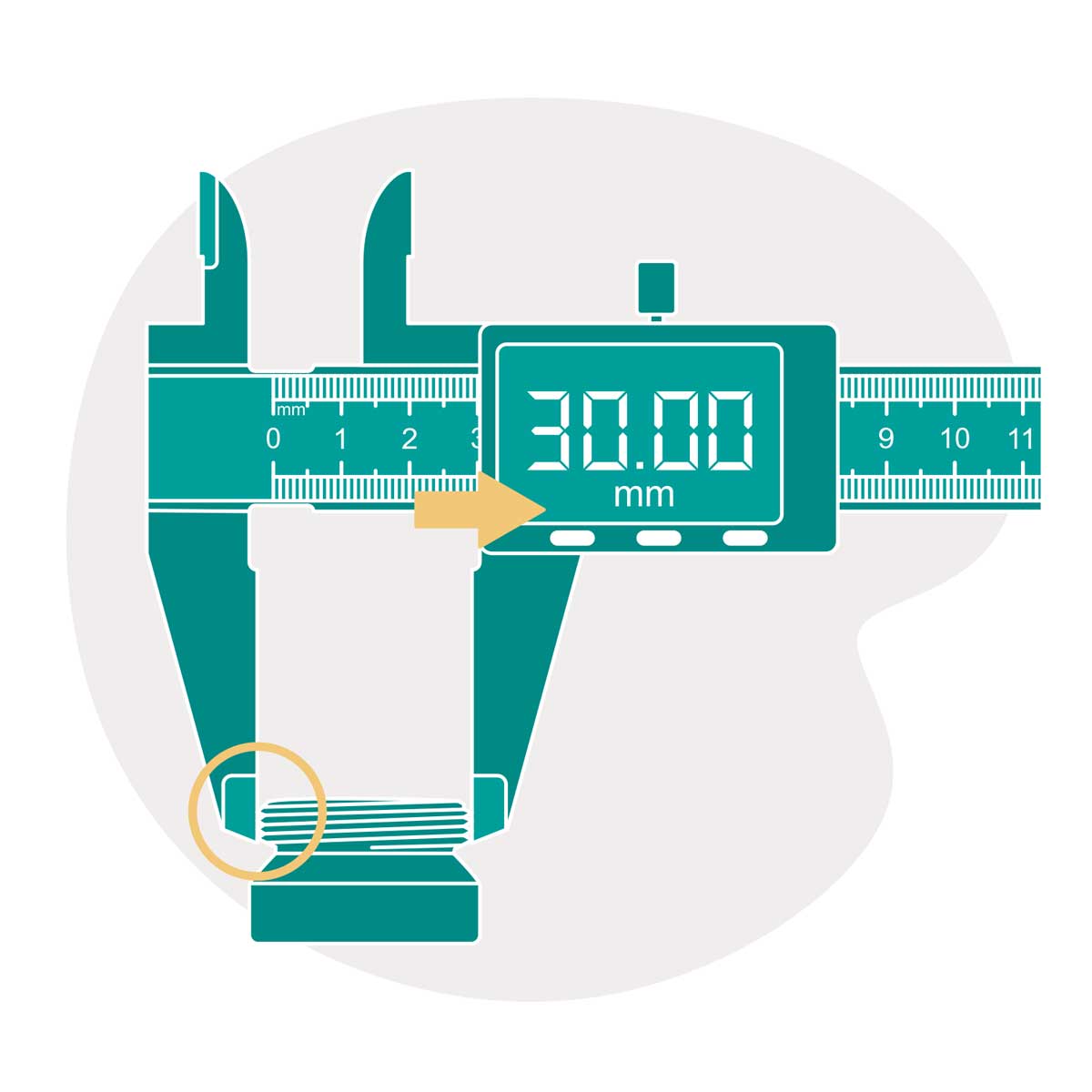

Strahlregler- Aussengewinde ermitteln
Bei einem Außengewinde wird das Gewinde an der Außenkante der Zahnung gemessen. Bringen Sie dafür den Messschieber wie in der Abbildung in eine waagrechte Position und lesen Sie dann den Wert (optimaler Weise auf zwei Nachkommastellen) ab.

Innengewinde

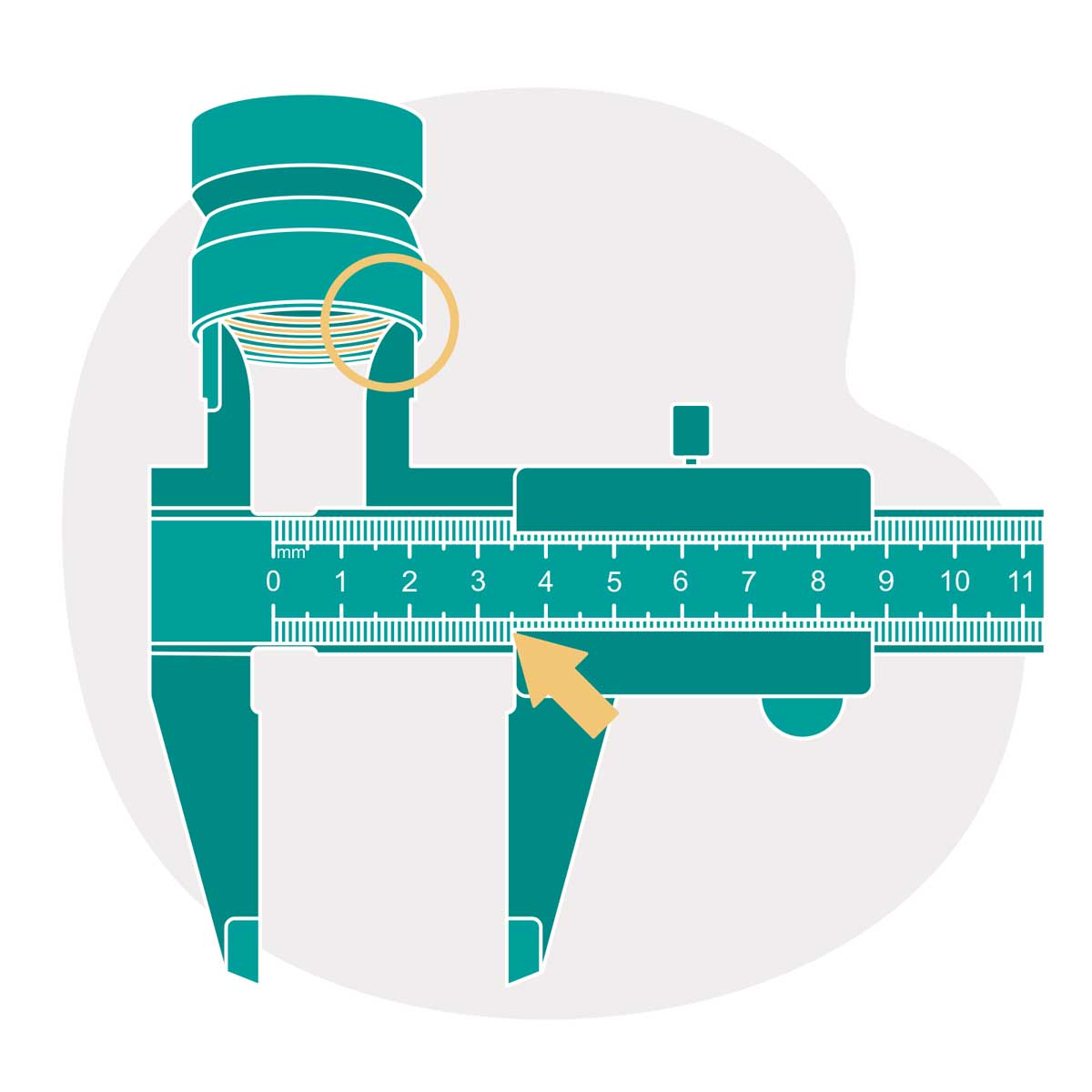

Strahlregler-Innengewinde ermitteln

Bei einem Perlator mit Innengewinde zeigt die Zahnung nach innen somit wird das Gewinde an der Innenkante der Zahnung gemessen. Bringen Sie dafür den Messschieber so an, dass die beiden Arme in dem Gewinde stecken und lesen dann den Wert in Millimetern ab.

alternativ Gewindemaß mit Lineal oder Maßband ermitteln

Aussengewinde

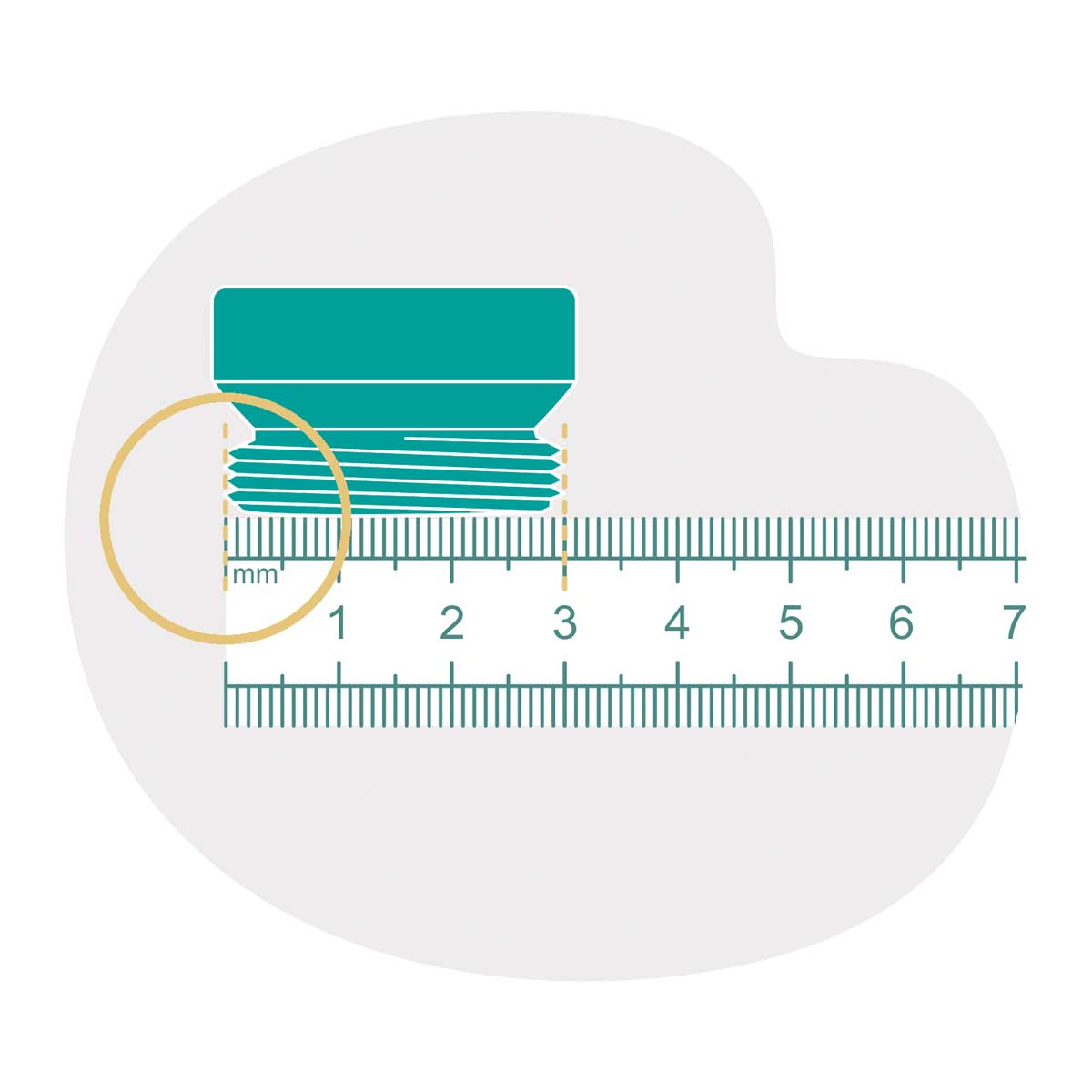

Strahlregler-Aussengewinde-per-Lineal-ermitteln

Dazu platzieren Sie den Nullwert des Lineals an der Außenkante der Zahnung. Lesen Sie nun den mm-Wert auf der gegenüberliegenden Seite des Gewindes ab.

Da im Außengewinde das Gewinde nach außen zeigt, ist es etwas leichter mit dem Lineal zu bestimmen, aber nicht unmöglich.

Innengewinde

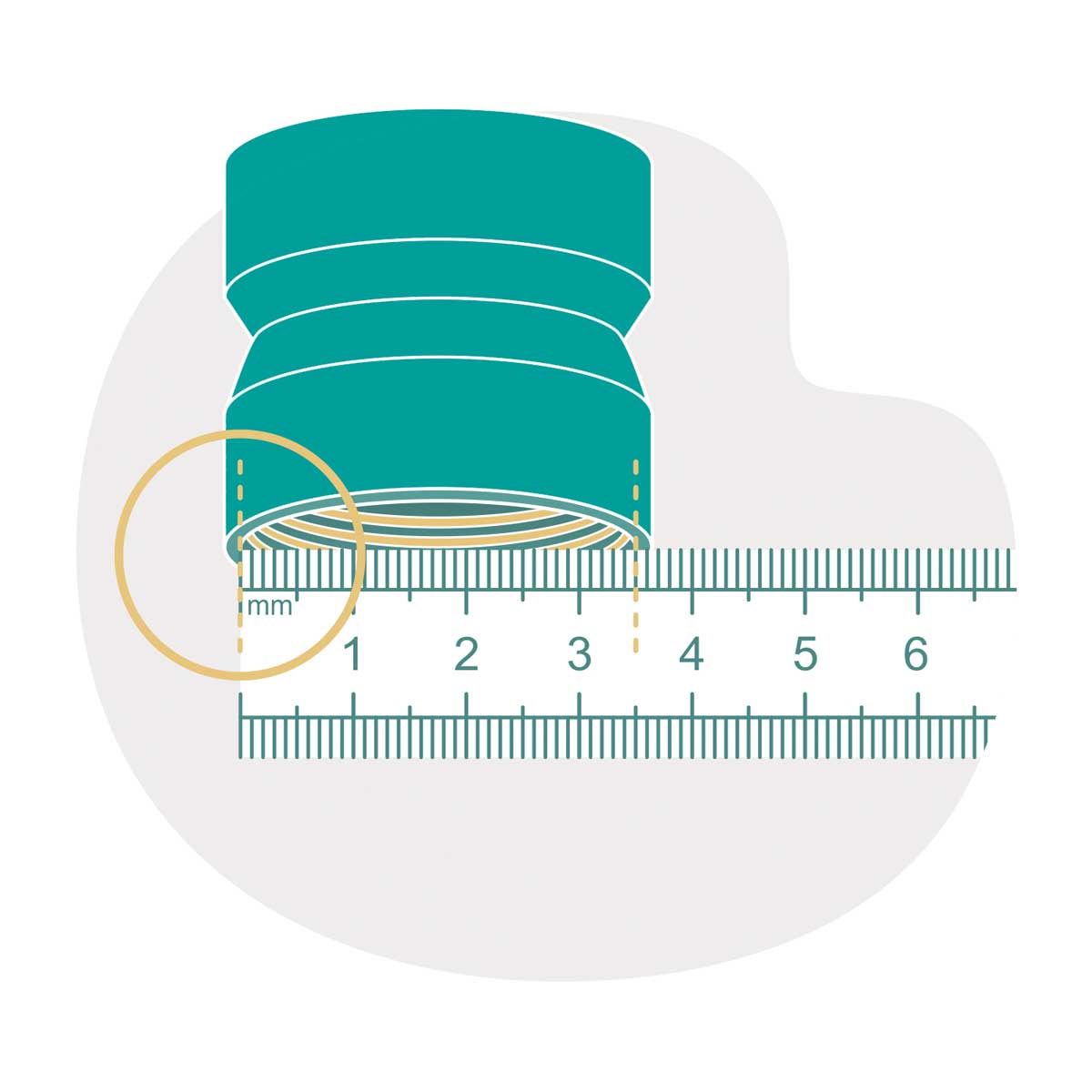

Strahlregler-Innengewinde-per-Lineal-ermitteln

Bitte platzieren Sie den Nullwert des Lineals an der Innenkante der Zahnung.

Beachten Sie, dass Sie den Rand bei der mm-Angabe weder rechts noch links (an der gegenüberliebenden Seite) mit ablesen.

Unser Kundenservice hilft:

Am besten können wir ihnen helfen, wenn Sie den Ihren Wasserhahn Strahlregler / Perlator mit anliegendem Maßband, Lineal oder Messschieber selbst fotografieren.

Gehen Sie wie folgt vor:

  1. Legen Sie den demontierten Strahlregler auf einen flachen Untergrund und fotografieren diesen von oben aus leicht schrägem Winkel. Die Seite mit dem Gewinde liegt oben.
  2. Halten Sie ein geeignetes Maß das Gewinde des Perlator, damit man die Breite des Durchmessers erkennen kann.
  3. Zusätzlich bitten wir Sie noch ein Bild Ihres Wasserhahns und der Spüle zu machen. Somit können wir ihre Situation besser erkennen und ggf. bestimmte Konstellationen ausschließen. z.B. ob es sich um eine Brausearmatur (zum Rausziehen) handelt.
  4. Schicken Sie die Bilder an kontakt@vitalhelden.de

Beispiel Aussengewinde

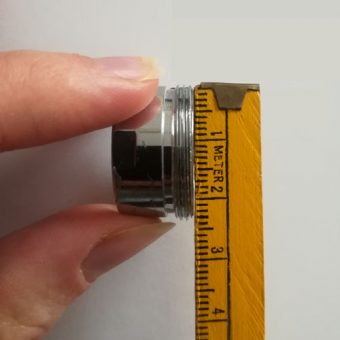

Beispiel-Lineal-Aussengewinde

Beispiel Innengewinde

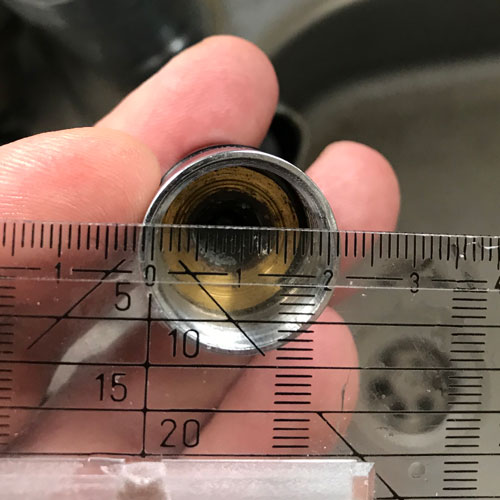

Beispiel-Lineal-Innengewinde
